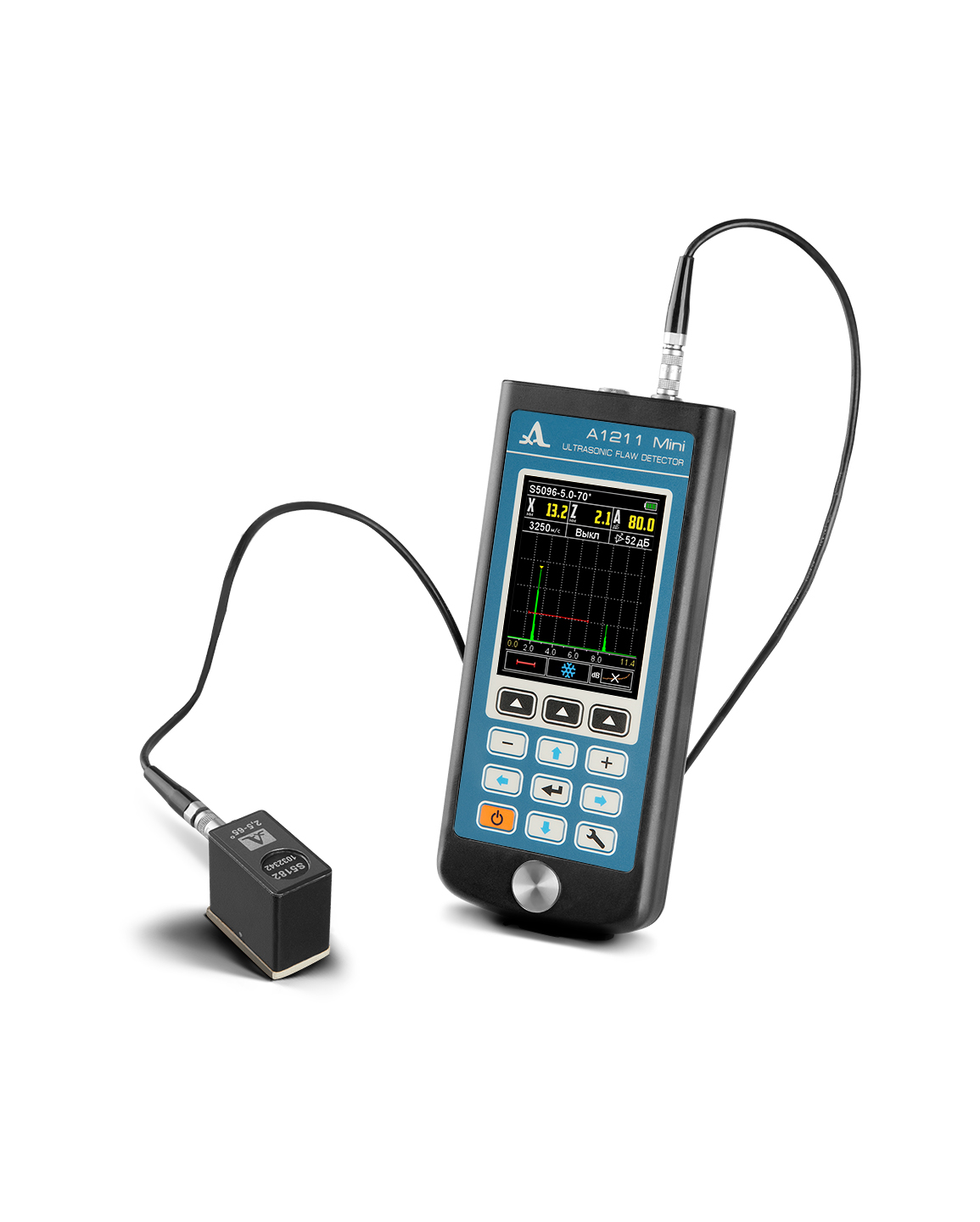

Дефектоскоп А1211 MINI
Миниатюрный ультразвуковой дефектоскоп А1211 Mini-это малогабаритный ультразвуковой дефектоскоп общего назначения.
Полнофункциональный, не смотря на свои габариты, ультразвуковой дефектоскоп, предназначен для контроля сварных швов, ультразвукового контроля основного металла и пластмасс, измерения толщины объекта, определение мест коррозии, расслоений и др. дефектов.
Небольшой вес и размер прибора позволяют использовать его в стесненных условиях. Удобное и простое меню основных настроек дефектоскопа позволяет быстро освоить работу с прибором специалисту с любым уровнем подготовки.
Основные преимущества дефектоскопа:
- Измерение уровней сигналов и координат дефектов;
- Возможность выбора типа шкалы: мм - по глубине, мкс - время;
- Быстрый доступ к функциям управления;
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов, для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля;
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления;
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
Индикатор уровня заряда аккумулятора;
- Оперативное управление яркостью подсветки экрана прибора;
- Дискретность индикации результатов измерений: 0,1 или 1 мм;
- Связь с ПК по USB;
- Программное обеспечение для приема данных из прибора и сохранения их на ПК;
- Индикатор уровня заряда аккумулятора;
- Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Технические характеристики ультразвукового дефектоскопа A1211 MINI:
|
Диапазон устанавливаемых скоростей ультразвука
|
1 000 – 14 999 м/с |
|
Номинальные рабочие частоты ультразвука |
0,5 – 15 МГц |
|
Диапазон перестройки усиления |
0-80 дБ |
|
Дисплей |
TFT, 320x240 |
|
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями |
|
С преобразователем S3568 2.5A0D10CL |
от 5 до 900 мм |
|
с преобразователем D1771 4.0A0D12CL |
от 3 до 450 мм |
|
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H -измеряемая глубина) |
±(0,01H+0,2) мм |
|
Диапазоны измерений координат дефекта (по стали) наклонным преобразователем 65° |
|
глубины |
3 -200 мм |
|
дальности по поверхности |
от 5 до 450 мм |
|
Пределы допускаемой абсолютной погрешности измерений координат дефекта с наклонным преобразователем 65° |
|
глубины H |
±(0,03H+1) мм |
|
дальности по поверхности L |
±(0,03L+1) мм |
|
Диапазоны измерений координат дефекта (по стали) с наклонным преобразователем 70° |
|
глубины H |
±(0,03H+1) мм |
|
дальности по поверхности L |
±(0,03L+1) мм |
|
Пределы допускаемой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника |
± 0,5 дБ |
|
Номинальное напряжение питания |
3,7 В |
|
Продолжительность работы от аккумулятора, не менее |
9 ч |
|
Габаритные размеры электронного блока, не более |
161х70х24 мм |
|
Масса электронного блока, не более |
210 г |
|
Средняя наработка на отказ |
18 000 ч |
|
Диапазон рабочих температур |
от -20 до +50 ºC |
|
Установленный срок службы |
5 лет |
Комплектация:
- УЗ дефектоскоп А1211 MINI;
- преобразователь S3568 2.5A0D10CL (дефектоскопия, совмещенный);
- преобразователь S5182 2.5A65D12CS (дефектоскопия, наклонный совмещенный);
- преобразователь S5096 5.0A70D6CS (дефектоскопия, наклонный совмещенный);
- кабель LEMO-LEMO одинарный 1,2 м;
- адаптер 220 В - USB;
- кабель USB A - Micro B;
- чехол;
- сумка;
- компакт-диск с документацией и ПО;
- гель УЗ -30°C...+100°C, 0,1 кг.
|
