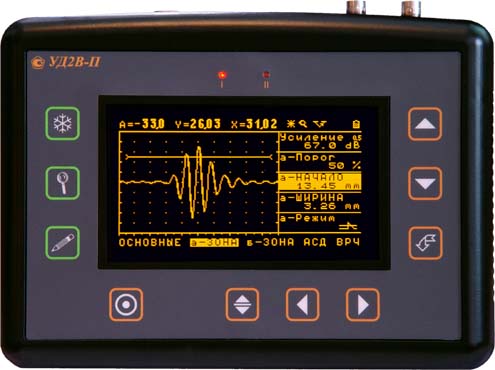

Дефектоскоп УД2В-П46
УД2В-П46 - это прибор неразрушающего контроля, который за долгие годы применения зарекомендовал себя как прибор, отвечающий всем современным требованиям.
Имеет удобную функцию протоколирования результатов. Все данные могут просматриваться и переименовываться в дальнейшем, как в самом дефектоскопе, так и на компьютере.
Основные преимущества дефектоскопа:
- Дисплей: TFT 115 x 85 мм (320 х 240 точек)
- 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
- USB для передачи результатов измерений на ПК
- 4 NiMh аккумулятора
- 8 часов работы от аккумуляторов
- 2.5 кг масса с аккумуляторами
- Радиосигнал амплитудой 200 В, с регулируемым числом периодов
Технические характеристики ультразвукового дефектоскопа УД2В-П46 :
|
Развертка
|
мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
|
Задержка |
от -0,5 мкс до 994,5 мкс |
|
Диапазон скоростей ультразвука, м/с |
1000 - 9999 м/с |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Демпфирование |
50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме) |
|
Входной импенданс |
50 Ом / 600 Ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) |
|
Частота повторений ЗИ |
до 800 Гц в режиме максимальной частоты;
специальный режим 40 Гц |
|
Усилитель |
широкополосный 0.5-15 МГц (-6 дБ)
4 диапазонных узкополосных фильтра |
|
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Согласование с ПЭП сторонних производителей |
7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 10 точкам, регулируемая по высоте
+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
|
Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля |
две независимых зоны,
начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД |
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
|
Измерение амплитуды |
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала |
|
Разрешающая способность |
3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
|
Дисплей |
цветной TFT с регулируемой подсветкой, 115 х 85 мм, 320 х 240 точек |
|
А-сигнал |
80 мм x 70 мм; 220x200 точек |
|
Память |
100 настроек с А-сигналом и названием,
1000 (50 файлов по 25) протоколов контроля |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 СР50 / BNC |
|
Аккумуляторы |
4 NiMh размер "D" |
|
Время автономной работы, ч |
8 |
|
Питание |
аккумуляторы или внешний блок питания 220 В AC |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
170 мм x 225 мм x 45 мм |
|
Вес |
1,2 кг (электронный блок);
0,96 кг (снаряженный аккумуляторный отсек) |
Комплекты поставки ультразвукового дефектоскопа УД2В-П46:
Базовый комплект поставки:
-
Электронный блок дефектоскопа УД2В-П46
-
Блок питания 220В/9В
-
Кабели СР50-Лемо 2 шт.
-
Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
-
Кабель RS232 для подключения к ПК
-
Программное обеспечение для ПК
-
Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
-
Кейс для переноски
Универсальный комплект поставки: базовый комплект + отсек аккумуляторный "D", комплект аккумуляторов D 9 А/ч – 4 шт., зарядное устройство, защитный чехол
|
