Описание:

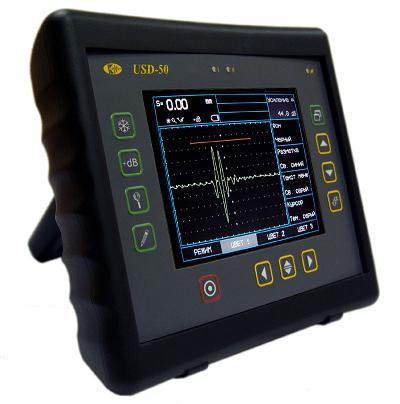

УСД-50 - универсальный ультразвуковой дефектоскоп с цветной TFT матрицей разрешением 640х480 точек и великолепным быстродействием представляет собой наилучший выбор для экспертного контроля. Мощный и портативный (масса 2 кг с аккумулятором), в эргономичном ударопрочном корпусе из ABS-пластика, дефектоскоп соответствует требованиям к
современным цифровым приборам ручного контроля. Дефектоскоп измеряет толщину изделий с большой точностью, позволяет выводить сигнал в виде А- и B-сканов, обладает всеми функциями по полному документированию контроля.
На базе специального алгоритма прибора УД2В-П46 реализован режим огибающей максимума сигнала.
Дефектоскоп сочетает в себе новейшие достижения аналоговой и цифровой техники, удобство, простоту пользования, эргономичность, высокую надежность.
Отличительные особенности:
-
Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
-
Усилитель: широкополосный 0.4 - 15 МГц
-
ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
-
Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
-
Частота повторения ЗИ: до 800Гц
-
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
-
Вывод сигналов в виде А-, В- сканов
-
Интерфейс RS232, USB
-
Питание: LiOn аккумулятор или внешний блок питания
-
до 8 часов работы от аккумулятора
Технические характеристики дефектоскопа УСД-50 (UCD-50):
|
Развертка
|
мин.: 0 - 4 мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс |
|
Максимальная длина контролируемого материала |
до 3000 мм (эхо-режим) |
|
Задержка |
от -0,5 мкс до 996 мкс
с шагом от 0,02 мкс |
|
Диапазон скоростей ультразвука, м/с |
1000 - 9999 м/с |
|
Задержка в призме |
0 - 100 мкс с шагом 0,01 мкс |
|
Демпфирование |
25 Ом / 50 Ом / 1000 Ом |
|
Входной импенданс |
50 ом / 600 ом |
|
Зондирующий импульс |
радиоимпульс амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительностью от 50 до 500 нс, с шагом 16 нс |
|
Демпфер зондирующего импульса |
регулируемый от 0 до 10 полупериодов
с задежкой демпфирования от 0 до 10 полупериодов |
|
Частота повторений ЗИ |
до 800 Гц (в зависимости от установленных параметров) / 40 Гц |
|
Усилитель |
широкополосный 0.4-15 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Дополнительная клавиша +dB |
программируемая 0-40 дБ, с шагом 0,5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5 дБ) |
|
Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Зоны контроля |
две независимых зоны,
начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
|
Измерение амплитуды |
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние |
|
Дисплей |
цветной высококонтрастный, TFT 640 х 480 точек (130 х 100 мм), специальная функция для работы на ярком солнечном свете |
|
А-сигнал |
480x300 точек в стандартном режиме
640х480 в полноэкранном режиме |
|
Память |
100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 Лемо0 |
|
Аккумуляторы |
LiOn 8 А/ч |
|
Время автономной работы, ч |
8-10 часов |
|
Питание |
блок питания 220 В AC |
|
Диапазон рабочих температур |
от -30°C до +55°C |
|
Размер (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Вес |
1,38 кг с аккумуляторами |
Стандартный комплект поставки:
- электронный блок УСД-50 со встроенным LiOn аккумулятором,
- блок питания/зу 220В,
- кабели Лемо0-Лемо0 2 шт.,
- преобразователи 4 шт.,
- кабель USB для связи с ПК,
- программное обеспечение для PC,
- кейс для переноски.
Соответствие стандартам:
- Сертификат RU.C.27.003.A №27966 от 30.05.2007 г. Федерального агенства по техническому регулированию и метрологии;
- Санитарно-эпидемиологическое заключение № 77.МУ.02.427.П.000004.01.10 от 14.01.2010 г. Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека;
- Сертификат № 5430 от 09.06.2009 г. Комитета по техническому регулированию и метрологии Министерства индустрии и торговли Республики Казахстан;
- Сертификат соответствия № РОСС RU.PO00.H00079 от 26.12.2011 г. Системы добровольной сертификации Российского речного регистра;
- Сертификат о типовом одобрении Российского морского регистра судоходства № 12.00138.412 от 10.05.2012 г.
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
|
